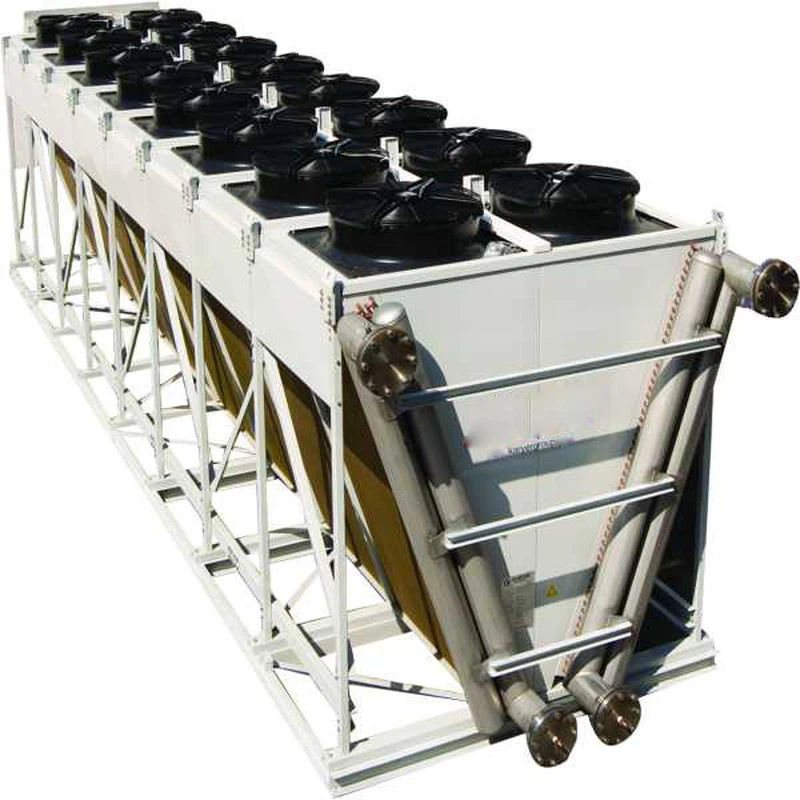

Jenbacher J624 GS-K112 Gaz-Podwójny generator opalany-temperaturowym, suchym urządzeniem chłodzącym

Podstawowa charakterystyka urządzenia: podstawa adaptacyjna do suchych chłodnic wysoko- i niskotemperaturowych
Jako flagowy model serii Jenbacher 6, Jenbacher J624 GS-K112 osiąga sprawność elektryczną do 46,8–47,1% dzięki technologii dwustopniowego turbodoładowania i konstrukcji rozrządu Millera, a jego kompleksowa łączna sprawność cieplna i energetyczna może osiągnąć ponad 90%. Podczas swojej pracy będzie generować wiele rodzajów ciepła odpadowego o różnych poziomach temperatury, tworząc dwa podstawowe wymagania dotyczące kontroli temperatury:
Źródło ciepła o wysokiej temperaturze: Temperatura robocza elementów, takich jak tuleje cylindrowe i układy olejowe, może osiągnąć 85–95 stopni. Konieczne jest szybkie usunięcie 60% -70% całkowitego rozpraszania ciepła, aby uniknąć przegrzania korpusu cylindra, ciągnięcia cylindra oraz utleniania i pogorszenia jakości oleju;
Niskotemperaturowe źródło ciepła: po-dwustopniowym turbodoładowaniu-wysoka temperatura wlotu (180–220 stopni), stojan/wirnik generatora i układ hydrauliczny muszą zostać precyzyjnie schłodzone do temperatury około 40 stopni, aby zapewnić gęstość wlotu i zawartość tlenu, poprawić wydajność spalania i zmniejszyć emisję NOx.
To zróżnicowane wymaganie dotyczące rozpraszania ciepła „wysoka temperatura + niska temperatura” jest wysoce zgodne z charakterystyką techniczną „niezależnej wymiany ciepła z dwoma obwodami” wysoko- i niskotemperaturowych suchych chłodnic i stało się podstawowym warunkiem wstępnym konfiguracji wysoko- i niskotemperaturowych suchych chłodnic dla tego urządzenia.

Podstawowe zalety technologiczne dostosowania do Jenbacher J624 GS-K112
(1) Dokładna kontrola temperatury, maksymalizująca wydajność urządzenia
Dzięki zastosowaniu niezależnej kontroli temperatury z dwoma obwodami można dokładnie kontrolować temperaturę każdego elementu w optymalnym zakresie: obwód nisko-temperaturowy obniża temperaturę wlotu turbosprężarki do około 40 stopni, zwiększa gęstość wlotu o ponad 20%, stabilizuje wydajność wytwarzania energii jednostki na poziomie wartości znamionowej i zmniejsza emisję NOx o ponad 30% [19]; Obwód wysokiej-temperatury stabilizuje temperaturę korpusu cylindra, pozwala uniknąć awarii rozrządu zaworowego Millera spowodowanej nieprawidłową temperaturą i zapewnia-długoterminową wydajną pracę jednostki.
(2) Oszczędność energii i wydajność, zmniejszenie kosztów eksploatacji i konserwacji
Inteligentny wentylator o zmiennej częstotliwości automatycznie dostosowuje prędkość do obciążenia, oszczędzając 15% -25% energii w porównaniu do wentylatora o stałej częstotliwości;
Konstrukcja pozbawiona wody całkowicie rozwiązuje problemy związane ze zużyciem zasobów wody i osadzaniem się kamienia w tradycyjnych systemach chłodzenia wodą, zmniejszając inwestycje w uzdatnianie wody, odkamienianie oraz inne operacje i konserwację, a także zmniejszając roczne koszty eksploatacji i konserwacji pojedynczego urządzenia o około 8% -12%;
Niezależny rdzeń wymiennika ciepła można łatwo konserwować oddzielnie, bez konieczności wyłączania w celu ogólnej konserwacji systemu, co poprawia dostępność sprzętu.
(3) Dostosuj się do wielu scenariuszy i zwiększ elastyczność wdrażania
Jenbacher J624 GS-K112 jest szeroko stosowany w kogeneracji przemysłowej, zasilaniu awaryjnym centrów danych, generowaniu energii gazowej na polach naftowych i innych scenariuszach. Jenbacher [23] oferuje wysoko- i niskotemperaturowe suche chłodnice, które można elastycznie rozmieszczać w zależności od przestrzeni w miejscu budowy i temperatury otoczenia:
Jednostka kontenerowa: modułowa i kompaktowa konstrukcja, odpowiednia do wąskiej przestrzeni instalacyjnej;
Ekstremalnie zimne/wysokotemperaturowe środowisko: konfigurując środki zapobiegające zamarzaniu i projektując-specjalne powłoki wysokotemperaturowe, można osiągnąć stabilną pracę w środowiskach o temperaturze od -30 stopni do 50 stopni;
Adaptacja wielopaliwowa: Obsługuje różne paliwa, takie jak gaz ziemny, biogaz, gaz koksowniczy itp. System kontroli temperatury może automatycznie regulować obciążenie rozpraszaniem ciepła w zależności od wartości opałowej paliwa [30].
(4) Bezpieczny i niezawodny, wydłużający żywotność urządzenia
Dokładna kontrola temperatury zapobiega starzeniu się komponentów w wysokich temperaturach i kruchości w niskich temperaturach, znacznie wydłużając żywotność kluczowych komponentów, takich jak tuleje cylindrowe i stojany generatorów. Cykl remontowy jednostki został zwiększony z 60 000 godzin do 80 000 godzin;
Niezależna konstrukcja obwodu zmniejsza wpływ usterek pojedynczego obwodu na cały system, wyposażona w alarm nadmiernej temperatury i automatyczne zabezpieczenie przed wyłączeniem, aby uniknąć uszkodzenia urządzenia spowodowanego awarią kontroli temperatury;
Dzięki wysoce szczelnej konstrukcji zapobiegającej wyciekom czynnika chłodzącego i dostosowującej się do scenariuszy wytwarzania energii z paliwa wodorowego, stanowi on dodatkową gwarancję w stosunku do układu chłodzenia wodorem, zwiększając ogólne bezpieczeństwo operacyjne.

Rzeczywiste scenariusze zastosowań i realizacja wartości
(1) Projekt kogeneracji przemysłowej
Pewien chemiczny park przemysłowy wykorzystuje jednostkę Jenbacher J624 GS-K112 do realizacji kogeneracji na gazie ziemnym, a po skonfigurowaniu suchych chłodnic wysoko- i niskotemperaturowych:
Sprawność wytwarzania energii przez jednostkę pozostaje stabilna na poziomie ponad 46,5%, kompleksowa efektywność kogeneracji sięga 91%, roczna produkcja energii wzrasta o 5%, a roczne oszczędności w kosztach paliwa wynoszą około 1,2 miliona juanów;
Wahania temperatury korpusu cylindra są kontrolowane w zakresie ± 3 stopni, żywotność oleju wydłuża się o 30%, wydajność izolacji stojana jest stabilna, dostępność sprzętu wzrasta z 95% do 99%, a nieplanowane przestoje są redukowane ponad 2 razy w roku.
(2) Zasilanie rezerwowe dla centrum danych
Duże centrum danych jest wyposażone w to urządzenie jako awaryjne źródło zasilania, z wysoko- i niskotemperaturowymi suchymi chłodnicami dokładnie spełniającymi wymagania centrum danych dotyczące wysokiej niezawodności
Obwód niskiej-temperatury kontroluje temperaturę stojana generatora poniżej 65 stopni, aby zapewnić wydajność izolacji i stabilność zasilania centrum danych;
Konstrukcja bezwodna dostosowuje się do wymogów-oszczędności wody w centrach danych, unikając ryzyka wycieku wody i osadzania się kamienia w tradycyjnych systemach chłodzenia wodą, a także zmniejszając złożoność obsługi i konserwacji centrum danych.
(3) Projekt wytwarzania energii gazowej związany z polami naftowymi
Odległe pola naftowe wykorzystują jednostkę Jenbacher J624 GS-K112 do przetwarzania powiązanego gazu, a suche chłodnice wysoko- i niskotemperaturowe zapewniają długoterminową-stabilną pracę z właściwościami antywibracyjnymi i-korozyjnymi:
Dostosowując się do zapylenia pól naftowych i środowiska o wysokiej wilgotności, cykl konserwacji rdzenia wymiennika ciepła został wydłużony do 6 miesięcy, co zmniejsza trudność obsługi i konserwacji w odległych obszarach;
Dokładna kontrola temperatury poprawia efektywność spalania towarzyszącego gazu, osiągając cel, jakim jest „zamienianie odpadów w skarb”. Każda jednostka zużywa 10 milionów metrów sześciennych gazu towarzyszącego rocznie i zmniejsza emisję dwutlenku węgla o około 20 000 ton.

Punkty wyboru i operacji
(1) Dokładny klucz wyboru
Dopasowanie obciążenia cieplnego: w oparciu o zdolność rozpraszania ciepła w wysokiej temperaturze (około 657 kW) i zdolność rozpraszania ciepła w niskiej temperaturze (około 1480 kW) Jenbacher J624 GS-K112 w znamionowych warunkach pracy, dokładnie oblicz powierzchnię wymiany ciepła suchej chłodnicy, aby zapewnić margines rozpraszania ciepła większy lub równy 15% podczas pracy przy pełnym obciążeniu;
Adaptacja medium: Wybierz czynnik chłodniczy w zależności od temperatury otoczenia (wodny roztwór glikolu etylenowego stosuje się w temperaturach powyżej -10 stopni, a wodny roztwór glikolu propylenowego stosuje się w temperaturach poniżej -30 stopni), aby uniknąć zamarzania lub korozji medium;
Dostosowanie do środowiska: w obszarach o wysokiej-temperaturze stosuje się wentylatory o dużej wydajności i-żebra o wysokiej wydajności, w środowiskach o wysokiej temperaturze instaluje się filtry przeciwpyłowe, a na obszarach przybrzeżnych stosuje się rury do wymiany ciepła ze stali nierdzewnej 316L w celu zwiększenia odporności na korozję.
(2) Efektywna strategia obsługi i konserwacji
Regularne czyszczenie: Oczyść żeberka wymiennika ciepła z kurzu i zanieczyszczeń co 1-2 miesiące, aby zapewnić skuteczność wymiany ciepła; Co 6 miesięcy czyścić rdzeń wymiennika ciepła wodą pod wysokim ciśnieniem, aby usunąć kamień;
Średnia konserwacja: Co kwartał sprawdzaj stężenie i wartość pH czynnika chłodniczego, niezwłocznie uzupełnij środek zapobiegający zamarzaniu lub dodaj inhibitory korozji, aby uniknąć korozji i zamarznięcia;
Inteligentne monitorowanie: monitorowanie w czasie rzeczywistym temperatury i przepływu w każdym obwodzie za pomocą systemu PLC, automatyczny alarm i regulacja prędkości wentylatora w przypadku przegrzania oraz wczesne wykrywanie potencjalnych usterek.

Streszczenie
Jako podstawowe wyposażenie generatora gazu Jenbacher J624 GS-K112, wysoko- i niskotemperaturowa sucha chłodnica doskonale dostosowuje się do potrzeb urządzenia w zakresie rozpraszania ciepła z wieloma źródłami ciepła i szerokim zakresem temperatur, dzięki zaletom technicznym niezależnej kontroli temperatury z dwoma obwodami, precyzyjnej kontroli temperatury, oszczędności energii i wysokiej wydajności. Nie tylko maksymalizuje wydajność wytwarzania energii przez urządzenie i wydłuża żywotność sprzętu, ale także zmniejsza koszty eksploatacji i konserwacji oraz poprawia możliwości dostosowania sceny.
W obecnym kontekście transformacji energetycznej i rozwoju technologii niskoemisyjnych-połączenie wysoko- i niskotemperaturowych suchych chłodnic oraz Jenbacher J624 GS-K112 zapewnia wydajne i niezawodne rozwiązania w zakresie kogeneracji przemysłowej, energii rozproszonej, wykorzystania czystej energii i innych dziedzin. Jest to kluczowe wsparcie dla dużych projektów wytwarzania energii-gazowej-, mające na celu osiągnięcie „wydajnego działania,-oszczędności energii niskoemisyjnej, bezpieczeństwa i stabilności”, pomagając różnym projektom energetycznym w praktyce koncepcji ekologicznego rozwoju przy jednoczesnej redukcji kosztów i zwiększeniu wydajności.
